LAPORAN AKHIR (PERCOBAAN 3)
[KEMBALI KE MENU SEBELUMNYA]
ANALISA
Jelaskan Prinsip Kerja Clamper Positif dan Negatif !
Prinsip kerja dari Clamper Positif adalah untuk menghasilkan tegangan output yang lebih kecil dari input, bentuk tegangan output clamper positif, tegangan bergerak dari negatif (bawah) ke positif (atas) dulu, baru ke negatif (bawah).
Prinsip kerja dari Clamper Negatif adalah untuk
menghasilkan tegangan output yang lebih kecil dari input, bentuk tegangan
output clamper negatif, tegangan bergerak dari positif (atas) ke negatif (bawah)
dulu, baru ke positif (atas).
Apa yang Mempengaruhi dari Pemotongan Sinyal di Rangkaian Clamper dan Jelaskan Kenapa ?

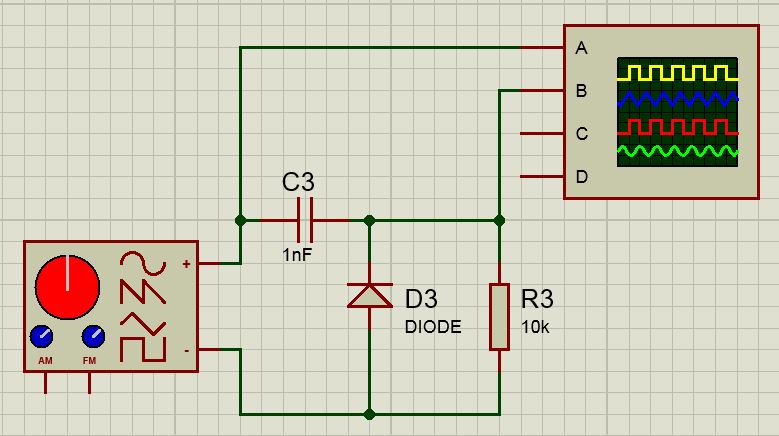

Yang mempengaruhi sinyal hasil keluaran dari rangkaian clamper adalah diode dan kapasitor, dimana bisa kita lihat jalan arus positif dan negatif pada Rangkaian Clamper Positif.
Pertama arus positif bergerak dari generator sinyal ke kapasitor, di kapasitor di simpan tegangan dulu baru di teruskan ke osiloskop
Selanjutnya arus negatif bergerak dari generator sinyal ke dioda dan resistor, maka arus lebih condong melalui dioda, karena diodanya bias maju, maka arus negatif langsung diteruskan ke osiloskop.
Pertama arus positif bergerak dari generator sinyal ke kapasitor, di kapasitor di simpan tegangan dulu baru di teruskan ke osiloskop
Selanjutnya arus negatif bergerak dari generator sinyal ke dioda dan resistor, maka arus lebih condong melalui dioda, karena diodanya bias maju, maka arus negatif langsung diteruskan ke osiloskop.
Jadi karena arus positif lebih lambat sampai di
osiloskop, maka dari itulah yang membuat bentuk sinyalnya bergerak dari positif
(atas) ke negatif (bawah) dulu, baru ke positif (atas).
