Linear Variable Differential Transformers (LVDT)
[KEMBALI KE MENU SEBELUMNYA]TUJUAN
- Memahami konsep dan prinsip kerja rangkaian LVDT.
- Menggabungkan sensor LVDT dengan komponen elektronika lainnya untuk aplikasi sederhana.
- membuat rangkaian sederhana yang dapat berguna bagi kehidupan sehari-hari
KOMPONEN
Alternator
Gambar 1. Alternator

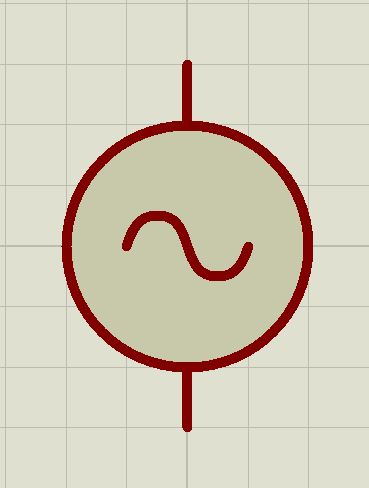

Gambar 2. Bentuk Alternator di Proteus
Alternator adalah peralatan elektromekanis yang mengkonversikan energi mekanik menjadi energi listrik arus bolak-balik. Pada prinsipnya, generator listrik arus bolak-balik disebut dengan alternator, tetapi pengertian yang berlaku umum adalah generator listrik pada mesin kendaraan. Alternator pada pembangkit listrik yang digerakan dengan turbin uap disebut turbo alternator.
Dioda Zener (Diode-Zen)
Gambar 3. Dioda Zener
Gambar 4. Bentuk Dioda Zener di Proteus
Dioda Zener adalah diode yang memiliki karakteristik menyalurkan arus listrik mengalir ke arah yang berlawanan jika tegangan yang diberikan melampaui batas "tegangan tembus" (breakdown voltage) atau "tegangan Zener". Ini berlainan dari diode biasa yang hanya menyalurkan arus listrik ke satu arah.Dioda yang biasa tidak akan mengalirkan arus listrik untuk mengalir secara berlawanan jika dicatu-balik (reverse-biased) di bawah tegangan rusaknya. Jika melampaui batas tegangan operasional, diode biasa akan menjadi rusak karena kelebihan arus listrik yang menyebabkan panas. Namun proses ini adalah reversibel jika dilakukan dalam batas kemampuan. Dalam kasus bias-maju (sesuai dengan arah gambar panah), diode ini akan memberikan tegangan jatuh (drop voltage) sekitar 0.6 Volt yang biasa untuk diode silikon. Tegangan jatuh ini tergantung dari jenis diode yang dipakai.
Sebuah diode Zener memiliki sifat yang hampir sama dengan diode biasa, kecuali bahwa alat ini sengaja dibuat dengan tegangan tembus yang jauh dikurangi, disebut tegangan Zener. Sebuah diode Zener memiliki p-n junction yang memiliki doping berat, yang memungkinkan elektron untuk tembus (tunnel) dari pita valensi material tipe-p ke dalam pita konduksi material tipe-n. Sebuah diode Zener yang dicatu-balik akan menunjukan perilaku tegangan tembus yang terkontrol dan akan melewatkan arus listrik untuk menjaga tegangan jatuh supaya tetap pada tegangan Zener. Sebagai contoh, sebuah diode Zener 3.2 Volt akan menunjukan tegangan jatuh pada 3.2 Volt jika diberi catu-balik. Namun, karena arusnya terbatasi, sehingga diode Zener biasanya digunakan untuk membangkitkan tegangan referensi, untuk menstabilisasi tegangan aplikasi-aplikasi arus kecil, untuk melewatkan arus besar diperlukan rangkaian pendukung IC atau beberapa transistor sebagai output.
Tegangan tembusnya dapat dikontrol secara tepat dalam proses doping. Toleransi dalam 0.05% bisa dicapai walaupun toleransi yang paling biasa adalah 5% dan 10%. Efek ini ditemukan oleh seorang fisikawan Amerika, Clarence Melvin Zener. Mekanisme lainnya yang menghasilkan efek yang sama adalah efek avalanche, seperti di dalam diode avalanche. Kedua tipe diode ini sebenarnya dibentuk melalui proses yang sama dan kedua efek sebenarnya terjadi di kedua tipe diode ini. Dalam diode silikon, sampai dengan 5.6 Volt, efek Zener adalah efek utama dan efek ini menunjukan koefisiensi temperatur yang negatif. Di atas 5.6 Volt, efek avalanche menjadi efek utama dan juga menunjukan sifat koefisien temperatur positif. Dalam diode Zener 5.6 Volt, kedua efek tersebut muncul bersamaan dan kedua koefisien temperatur membatalkan satu sama lainnya. Sehingga, diode 5.6 Volt menjadi pilihan utama di aplikasi temperatur yang sensitif. Teknik-teknik manufaktur yang modern telah memungkinkan untuk membuat diode-diode yang memiliki tegangan jauh lebih rendah dari 5.6 Volt dengan koefisien temperatur yang sangat kecil. Namun dengan munculnya pemakai tegangan tinggi, koefisien temperatur muncul dengan singkat pula. Sebuah diode untuk 75 Volt memiliki koefisien panas yang 10 kali lipatnya koefisien sebuah diode 12 Volt. Semua diode di pasaran dijual dengan tanda tulisan atau kode voltase operasinya ditulis di permukaan kristal diode , biasanya dijual dinamakan diode Zener.
Dioda Zener digunakan secara luas dalam sirkuit elektronik. Fungsi utamanya adalah untuk menstabilkan tegangan. Pada saat disambungkan secara parallel dengan sebuah sumber tegangan yang berubah-ubah yang dipasang sehingga mencatu-balik, sebuah dioda Zener akan bertingkah seperti sebuah konsleting (hubungan singkat) saat tegangan mencapai tegangan tembus dioda tersebut. Hasilnya, tegangan akan dibatasi sampai ke sebuah angka yang telah ditetapkan sebelumnya. Sebuah dioda Zener juga digunakan seperti ini sebagai regulator tegangan shunt (shunt berarti sambungan parallel, dan regulator tegangan sebagai sebuah kelas sirkuit yang memberikan sumber tegangan tetap.
Dioda (Diode)
Gambar 5. Dioda
Gambar 6. Bentuk Dioda di Proteus
Dioda (Diode) adalah Komponen Elektronika Aktif yang terbuat dari bahan semikonduktor dan mempunyai fungsi untuk menghantarkan arus listrik ke satu arah tetapi menghambat arus listrik dari arah sebaliknya. Oleh karena itu, Dioda sering dipergunakan sebagai penyearah dalam Rangkaian Elektronika. Dioda pada umumnya mempunyai 2 Elektroda (terminal) yaitu Anoda (+) dan Katoda (-) dan memiliki prinsip kerja yang berdasarkan teknologi pertemuan p-n semikonduktor yaitu dapat mengalirkan arus dari sisi tipe-p (Anoda) menuju ke sisi tipe-n (Katoda) tetapi tidak dapat mengalirkan arus ke arah sebaliknya.
Berdasarkan Fungsi Dioda, Dioda dapat dibagi menjadi beberapa Jenis, diantaranya adalah :
- Dioda Penyearah (Dioda Biasa atau Dioda Bridge) yang berfungsi sebagai penyearah arus AC ke arus DC.
- Dioda Zener yang berfungsi sebagai pengaman rangkaian dan juga sebagai penstabil tegangan.
- Dioda LED yang berfungsi sebagai lampu Indikator ataupun lampu penerangan
- Dioda Photo yang berfungsi sebagai sensor cahaya
- Dioda Schottky yang berfungsi sebagai Pengendali
Kapasitor
Gambar 7. Kapasitor
Gambar 8. Bentuk Kapasitor di Proteus
Kapasitor adalah komponen elektronika yang mampu menyimpan muatan listrik medan listrik sampai batas waktu tertentu, dengan cara mengumpulkan ketidakseimbangan internal dari muatan arus listrik yang terbuat dari dua buah keping logam yang dipisahkan oleh bahan dielektrik, seperti keramik, gelas, vakum, dan lain-lain. Kapasitor ditemukan pertama kali oleh Michael Faraday (1791-1867). Satuan kapasitor disebut Farad (F). Satu Farad = 9×1011 cm2 yang artinya luas permukaan kepingan tersebut. Kapasitor disebut juga kondensator. Kata “kondensator” pertama kali disebut oleh Alessandro Volta seorang ilmuwan Italia pada tahun 1782 (dari bahasa Italia “condensatore”), yaitu kemampuan alat untuk menyimpan suatu muatan listrik. Seperti halnya resistor, kapasitor juga tergolong ke dalam komponen pasif elektronika.
Berikut ini adalah fungsi kapasitor yang terdapat dalam sebuah rangkaian/sistem elektronika:- Berfungsi untuk menyimpan muatan listrik/elektron yang disebut dengan kapasitansi.
- Sebagai kopling antara rangkaian yang satu dengan rangkaian yang lain (pada power supply).
- Sebagai filter/penyaring dalam rangkaian power supply.
- Sebagai frekuensi dalam rangkaian antena.
- Untuk menghemat daya listrik pada lampu neon.
- Menghilangkan bouncing (loncatan api) bila dipasang pada saklar
- Untuk arus DC berfungsi sebagai isolator/penahan arus listrik, sedangkan untuk arus AC berfungsi sebagai konduktor/melewatkan arus listrik.
- Perata tegangan DC pada pengubah AC to DC.
- Pembangkit gelombang AC atau oscilator, dan sebagainya.
C = Q/V
C = Nilai kapasitansi,dalam F (Fared)
Q = Muatan elektron,dalam C (Coloumb)
V = Besar Tegangan,dalam V (Volt)
Dalam perhitunganya, kapasitansi dihitung dengan mengetahui luas daerah pelat metal(A), Jarak antara kedua pelat metal (t), serta konstanta bahan elektrik (K). Secara matematis,dapat dituliskan seperti berikut:
C = (8,85x10-12)(KA/t)
LED
Gambar 9. LED
Gambar 10. Bentuk LED di Proteus
Light Emitting Diode atau yang sering disingkat LED merupakan sebuah komponen elektromagnetik yang dapat memancarkan cahaya monokromatik melalui tegangan maju. LED terbuat dari bahan semi konduktor yang merupakan keluarga dioda. LED dapat memancarkan berbagai warna, tergantung dari bahan semikonduktor yang digunakan. LED juga dapat memancarkan cahaya inframerah yang tak tempat, seperti pada remote TV. Bentuk dari LED sendiri mirip dengan lampu bohlam. Dengan bentuknya yang kecil, sehingga dapat dipasangkan dengan mudah ke berbagai perangkat elektronika. Tak seperti lampu pijar, LED tidak menimbulkan panas dalam menghasilkan cahaya. Hal tersebut dikarenakan LED tidak memerlukan pembakaran filamen. Oleh karena itu LED saat ini banyak digunakan dalam perangkat elektronik, seperti sebagai lampu penerangan pada LCD TV.
Cara kerja dari LED hampir sama dengan keluarga dioda yang memiliki dua kutub, yaitu Kutub Positif (P) dan Kutub Negatif (N). LED hanya akan memancarkan cahaya apabila dialiri tegangan maju (bias forward) dari Anoda ke Katoda. LED sendiri terdiri atas sebuah chip semikonduktor yang di dopping, sehingga menciptakan junction antara kutub P dan kutub N. Proses dopping dalam semikonduktor adalah proses untuk menambahkan impurity / ketidakmampuan pada semikonduktor yang murni, sehingga dapat menghasilkan karakteristik kelistrikan yang diinginkan. Ketika LED dialiri tegangan maju yaitu dari Anoda (P) menuju Katoda (N), kelebihan elektron pada N- type material akan berpindah ke wilayah yang memiliki lubang lebih banyak yaitu pada wilayah bermuatan positif (P- type material). Saat elektron berjumpa dengan hole akan melepaskan proton dan memancarkan cahaya monokromatik (satu warna). LED yang memancarkan cahaya ketika dialiri tegangan maju ini juga dapat digolongkan sebagai Transduser yang dapat mengubah energi listrik menjadi energi cahaya.
Dikarenakan teknologi LED yang dapat menghasilkan cahaya tanpa menimbulkan panas, sehingga banyak digunakan dalam berbagai perangkat elektronik. Terdapat juga kelebihan LED lainnya yaitu tahan lama, tidak mengandung bahan berbahaya seperti merkuri, dan hemat listrik serta bentuknya yang kecil. LED sangat popular dalam bidang pencahayaan. Terutama pada era digital saat ini, media advertising mulai menggunakan teknologi LED. Salah satunya yaitu Videotron atau Megatron. Bisa juga disebut LED Videotron merupakan sebuah media advertising digital yang dapat menyampaikan informasi (iklan) dengan tampilan yang berbeda dengan media advertising konvensional lainnya. Jangkauan pengelihatan yang dapat dijangkau oleh Videotron jauh lebih canggih dan menarik dengan tampilan yang lebar dan memiliki jarak pandang maupun sudut pandang yang cukup baik dari jarak 40 hingga 200 meter. Saat ini kita bisa menemui beberapa Videotron terpampang di jalan-jalan utama kota besar, di Mall, Bandara,Rumah Sakit menggunakan Modul dengan 3 Type Pixel Pitch : 10 mm, 12.5 mm dan 16 mm. Dengan LED Full Color (RGB) modul-modul LED disusun menjadi satu kesatuan dalam 1 Kabinet. Dengan penggunaan Outdoor, Videotron mempunyai Visibility Range antara 15 – 270 meter. Brightness yang dihasilkan sangat tinggi sehingga mampu menampilkan gambar pada siang hari, karena Brightness atau kecerahannya bisa mencapai 10,000 Candela.
Potensiometer (Pot)
Gambar 11. Potensiometer
Gambar 12. Bentuk Potensiometer di Proteus
Potensiometer (POT) adalah salah satu jenis Resistor yang Nilai Resistansinya dapat diatur sesuai dengan kebutuhan Rangkaian Elektronika ataupun kebutuhan pemakainya. Potensiometer merupakan Keluarga Resistor yang tergolong dalam Kategori Variable Resistor. Secara struktur, Potensiometer terdiri dari 3 kaki Terminal dengan sebuah shaft atau tuas yang berfungsi sebagai pengaturnya.
Pada dasarnya bagian-bagian penting dalam Komponen Potensiometer adalah :
- Penyapu atau disebut juga dengan Wiper
- Element Resistif
- Terminal
Sebuah Potensiometer (POT) terdiri dari sebuah elemen resistif yang membentuk jalur (track) dengan terminal di kedua ujungnya. Sedangkan terminal lainnya (biasanya berada di tengah) adalah Penyapu (Wiper) yang dipergunakan untuk menentukan pergerakan pada jalur elemen resistif (Resistive). Pergerakan Penyapu (Wiper) pada Jalur Elemen Resistif inilah yang mengatur naik-turunnya Nilai Resistansi sebuah Potensiometer. Elemen Resistif pada Potensiometer umumnya terbuat dari bahan campuran Metal (logam) dan Keramik ataupun Bahan Karbon (Carbon). Berdasarkan Track (jalur) elemen resistif-nya, Potensiometer dapat digolongkan menjadi 2 jenis yaitu Potensiometer Linear (Linear Potentiometer) dan Potensiometer Logaritmik (Logarithmic Potentiometer).
Dengan kemampuan yang dapat mengubah resistansi atau hambatan, Potensiometer sering digunakan dalam rangkaian atau peralatan Elektronika dengan fungsi-fungsi sebagai berikut :
- Sebagai pengatur Volume pada berbagai peralatan Audio/Video seperti Amplifier, Tape Mobil, DVD Player.
- Sebagai Pengatur Tegangan pada Rangkaian Power Supply
- Sebagai Pembagi Tegangan
- Aplikasi Switch TRIAC
- Digunakan sebagai Joystick pada Tranduser
- Sebagai Pengendali Level Sinyal
Speaker
Gambar 13. Speaker
Gambar 14. Bentuk Speaker di Proteus
Sebelum kita membahas lebih lanjut mengenai Loadspeaker (Pengeras Suara), sebaiknya kita mengetahui bagaimana suara dapat dihasilkan. Yang dimaksud dengan “Suara” sebenarnya adalah Frekuensi yang dapat didengar oleh Telinga Manusia yaitu Frekuensi yang berkisar di antara 20Hz – 20.000Hz. Timbulnya suara dikarenakan adanya fluktuasi tekanan udara yang disebabkan oleh gerakan atau getaran suatu objek tertentu. Ketika Objek tersebut bergerak atau bergetar, Obyek tersebut akan mengirimkan Energi Kinetik untuk partikel udara disekitarnya. Hal ini dapat di-anologi-kan seperti terjadinya gelombang pada air. Sedangkan yang dimaksud dengan Frekuensi adalah jumlah getaran yang terjadi dalam kurun waktu satu detik. Frekuensi dipengaruhi oleh kecepatan getaran pada objek yang menimbulkan suara, semakin cepat getarannya makin tinggi pula frekuensinya.
Dalam rangka menerjemahkan sinyal listrik menjadi suara yang dapat didengar, Speaker memiliki komponen Elektromagnetik yang terdiri dari Kumparan yang disebut dengan Voice Coil untuk membangkitkan medan magnet dan berinteraksi dengan Magnet Permanen sehingga menggerakan Cone Speaker maju dan mundur. Voice Coil adalah bagian yang bergerak sedangkan Magnet Permanen adalah bagian Speaker yang tetap pada posisinya. Sinyal listrik yang melewati Voice Coil akan menyebabkan arah medan magnet berubah secara cepat sehingga terjadi gerakan “tarik” dan “tolak” dengan Magnet Permanen. Dengan demikian, terjadilah getaran yang maju dan mundur pada Cone Speaker. Cone adalah komponen utama Speaker yang bergerak. Pada prinsipnya, semakin besarnya Cone semakin besar pula permukaan yang dapat menggerakan udara sehingga suara yang dihasilkan Speaker juga akan semakin besar. Suspension yang terdapat dalam Speaker berfungsi untuk menarik Cone ke posisi semulanya setelah bergerak maju dan mundur. Suspension juga berfungsi sebagai pemegang Cone dan Voice Coil. Kekakuan (rigidity), komposisi dan desain Suspension sangat mempengaruhi kualitas suara Speaker itu sendiri.
Berdasarkan Frekuensi yang dihasilkan, Speaker dapat dibagi menjadi :
- Speaker Tweeter, yaitu speaker yang menghasilkan Frekuensi Tinggi (sekitar 2kHz – 20kHz)
- Speaker Mid-range, yaitu speaker yang menghasilkan Frekuensi Menengah (sekitar 300Hz – 5kHz)
- Speaker Woofer, yaitu speaker yang menghasilkan Frekuensi Rendah (sekitar 40Hz – 1kHz)
- Speaker Sub-woofer, yaitu speaker yang menghasilkan Frekuensi sangat rendah yaitu sekitar 20Hz – 200Hz.
- Speaker Full Range, yaitu speaker yang dapat menghasilkan Frekuensi Rendah hingga Frekuensi Tinggi.
Berdasarkan Fungsi dan bentuknya, Speaker juga dapat dibedakan menjadi :
- Speaker Corong
- Speaker Hi-fi
- Speaker Handphone
- Headphone
- Earphone
- Speaker Televisi
- Speaker Sound System (Home Theater)
- Speaker Laptop
Transformator
Gambar 15. Transformator
Gambar 16. Bentuk Transformator di Proteus
Transformator atau transformer atau trafo adalah komponen electromagnet yang berfungsi mengubah tegangan AC ke tegangan yang lain. Pada umumnya, atau contoh mudahnya adalah listrik rumah yang sebesar 220v harus diubah ke 5v untuk charger handphone, atau 12v untuk adaptor – adaptor lainnya.
Fungsi transformator untuk meningkatkan atau menurunkan tegangan AC
Jenis-jenis tranformator :
- Autotransformator
- Autotransformator Variabel
- Step up
- Step Down
- Transformator Isolasi
- Transformator Pulsa
- Transformator Tiga Fase
Transformator bekerja berdasarkan prinsip induksi elektromagnetik Tegangan masukan bolak-balik yang membentangi primer menimbulkan fluks magnet yang idealnya semua bersambung dengan lilitan sekunder. Fluks bolak-balik ini menginduksikan GGL dalam lilitan sekunder. Jika efisiensi sempurna, semua daya pada lilitan primer akan dilimpahkan ke lilitan sekunder.
Sesuai dengan namanya, sensor LVDT adalah sensor linear yang berfungsi sebagai transducer elektromagnetik yang bisa mengkonversi gerak lurus pada suatu material menjadi sinyal listrik. Sensor LVDT juga berfungsi untuk mengukur gerakan kecil mulai dari beberapa inci sampai seperjuta inci .
Pada dasarnya, sensor LVDT terdiri dari dua buah kumparan sekunder, satu kumparan primer, dan inti bahan feromagnetik. Semua kumparan tersebut dililit pada sebuah pipa, sedangkan inti diletakkan pada bagian tengah pipa tersebut.
Gambar 17. Kontruksi LVDT
Pipa yang digunakan terbuat dari bahan non feromagnetik, kemudian kedua kumparan tersebut dihubungkan dengan seri dalam jumlah lilitan yang sama tapi secara berlawanan. Prinsip kerja sensor LVDT menggunakan arus bolak-balik dari amplitude dengan eksitasi primer (frekuensi yang tepat). Sedangkan untuk sinyal output LVDT ini berasal dari diferensial tegangan AC yang bisa diubah menggunakan suatu sirkuit elektronik untuk menyeimbangkan tegangan DC.
Kelebihan Sensor LVDT :
1. Bebas Gesekan
Pada sensor LVDT memungkinkan inti bergerak tanpa gesekan atau tidak bersentuhan dengan kumparan LVDT sehingga tidak ada gesekan. Fitur ini memungkinkan pada pengujian bahan, pengukuran getaran perpindahan dan resolusi yang tinggi.
2. Resolusi Tak Terbatas.
Sensor LVDT mempunyai resolusi takterbatas. Sensor ini hanya dibatasi oleh kebisingan di sinyal kondisioner dan output resolusi layar.
3. Masa Jangka Yang Tak Terbatas.
Karena tidak ada kontak langsung antara inti dan kumparan maka tidak ada aus atau bergesekan. aplikasi ini sangat berguna pada aplikasi pesawat tebang, satelit dan kendaraan luar angkasa.
4. Tahan Kerusakan Overtravel.
Inti dari LVDT memungkinkan untuk lulus sepenuhnya melalui sensor perakitan koil tanpa menyebabkan kerusakan.
5. Respon Cepat dan Dinamis.
Karena tidak adanya gesekan selama operasi memungkinkan sensor LVDT untuk merespn secara sangat cepat terhadap posisi inti terhadap kumparan.
6. Output Bersifat Absolut.
Jika terjadi kehilangan daya secara mendadak pada sensor, maka data posisi yang dikirim dari sensor tidak akan hilang.
Kekurangan Sensor LVDT :
Harga sensor itu sendiri relatif mahal. oleh sebab itu untuk menggunakan sensor ini membutuhkan biaya yang lumayan menguras keuangan dibandingkan dengan sensor sejenis lainnya.
Bentuk Grafik LVDT :
APLIKASI
Pengukuran Level Fluida
Level merupakan salah satu variabel yang banyak dijumpai di industri seperti halnya temperatur (temperature), tekanan (pressure) dan aliran (flow). Oleh karena itu pengukuran level merupakan salah satu hal yang penting dalam kaitannya dengan kelangsungan proses secara keseluruhan. Kegagalan pengukuran level dapat berakibat pada kegagalan suatu proses atau bahkan dapat menimbulkan faktor yang berbahaya bagi keselamatan.
Secara umum pengukuran level selalu didasarkan pada penentuan batas (interface) dari dua fluida yang berbeda. Misalnya antara fluida cair satu dengan fluida cair yang lain, antara fluida cair dengan gas/uap atau antara fluida gas dengan gas. Dengan mengetahui letak batas tersebut, maka level dari fluida yang bersangkutan akan dapat diketahui.
BENTUK RANGKAIAN DAN PRINSIP KERJA
Rangkaian Pengukuran Level Fluida
1. Kondisi 1
Pada saat potensio menunjukan 100% (yang artinya jarak permukaan air dan pinggiran sungai masih 100% dari jarak normal), maka arus yang dihasilkan minimum karena hambatan pada potensiometer maksimum. Sehingga tegangan suplay hanya dapat menghidupkan LED berwarna biru yang artinya ketinggian air dalam keadaan sangat aman dan tidak berpotensi banjir. Simulasinya sebagai berikut:
2. Kondisi 2
Pada saat potensio bernilai 75% (yang artinya jarak permukaan air dan pinggiran sungai adalah 75% dari jarak normal), maka arus yang dihasilkan yaitu sebesar Vsumber/75% hambatan potensiometer. Sehingga arus yang dihasilkan sudah dapat menhidupkan LED berwarna biru dan hijau yang artinya sedikit berpotensi banjir namun masih dalam tahap aman. Berikut simulasinya:
3. Kondisi 3
Pada saat potensio telah bergeser ke 50% (yang artinya jarak permukaan air dan pinggiran sungai adalah 50% dari jarak normal) maka arus yang dihasilkan yaitu sebesar Vsumber/50% hambatan potensio. Sehingga arus yang dihasilkan sudah dapat menhidupkan LED berwarna biru, hijau, dan kuning yang artinya sudah berpotensi banjir dalam status siaga banjir. Berikut simulasinya:
4. Kondisi 4
Pada saat potensio telah bergeser ke 5% (yang artinya jarak permukaan air dan pinggiran sungai adalah 5% dari jarak normal) maka arus yang dihasilkan yaitu sebesar Vsumber/5% hambatan potensio (hampir maksimum). Sehingga arus yang dihasilkan sudah dapat menghidupkan semua LED yang artinya sudah sangat berpotensi banjir dalam status darurat banjir. Berikut simulasinya :
Berdasarkan 4 kondisi di atas dapat kita simpulkan bahwa nilai potensio yang diasumsikan persentase jarak normal permukaan air sungai dengan pinggir sungai berbanding terbalik dengan arus yang menginduksi pada kumparan. arus yang telah disearahkan oleh jembatan penyearah, disimpan pada kapasitor dan dialirkan ke LED melalui dioda. Dioda tersebut dipasang reverse bias agar berfungsi sebagai switch. jika tegangan tidak mencapai tegangan batas maka tidak akan dilewatkan untuk menghidupkan dioda.Sehingga ketika jarak permukaan air dengan pinggir sungai semakin dekat maka tegangan yang dihasilkan semakin besar dan semakin banyak LED yang hidup. Begitu juga dengan speakernya. Speaker akar berbunyi sesuai tegangan yang diberikan seirama dengan LED.
