LAPORAN AKHIR (PERCOBAAN 2)
[KEMBALI KE MENU SEBELUMNYA]
ANALISA

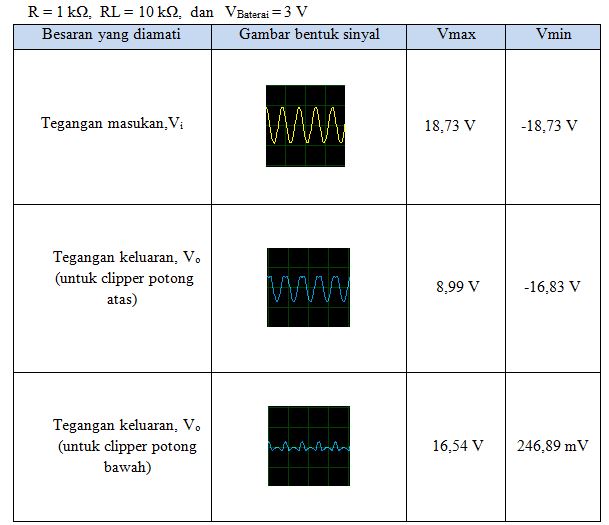

Jelaskan Prinsip Kerja Clipper Pemotong Atas dan Bawah sesuai Rangkaiaan !
Prinsip kerja dari Clipper Pemotong Atas adalah untuk memotong sinyal yang positif (atas), maksudnya disini sinyal output dari rangkaian ini adalah sinyal positif (atas) bernilai nol, dan nilai negatif (bawah) tetap diteruskan.
Prinsip kerja dari Clipper Pemotong Bawah adalah untuk memotong sinyal yang negatif (bawah), maksudnya disini sinyal output dari rangkaian ini adalah sinyal negatif (bawah) bernilai nol, dan nilai positif (atas tetap diteruskan.
Apa yang Mempengaruhi dari Pemotongan Sinyal di Rangkaian Clipper dan Jelaskan Kenapa ?
Yang mempengaruhi pemotongan dari sinyal di rangkaian clipper adalah dioda, dimana bisa kita lihat jalan arus positif dan negatif dari sumber tegangan, kita ambil contoh pada Rangkaian Clipper Pemotong Atas.
Pertama arus positif bergerak dari kaki positif sumber tegangan ke resistor dan ke osiloskop, setelah ke resistor diteruskan ke osiloskop. Sedangkan arus negatif bergerak ke baterai, dan di tahan di dioda karena diodanya bias mundur, jadi osiloskop tidak menerima arus negatif dari sinyal generator.
Sedangkan arus negatif bergerak ke baterai, dan
di tahan di dioda karena diodanya bias mundur, jadi osiloskop tidak menerima
arus negatif dari sinyal generator.
